Pialla

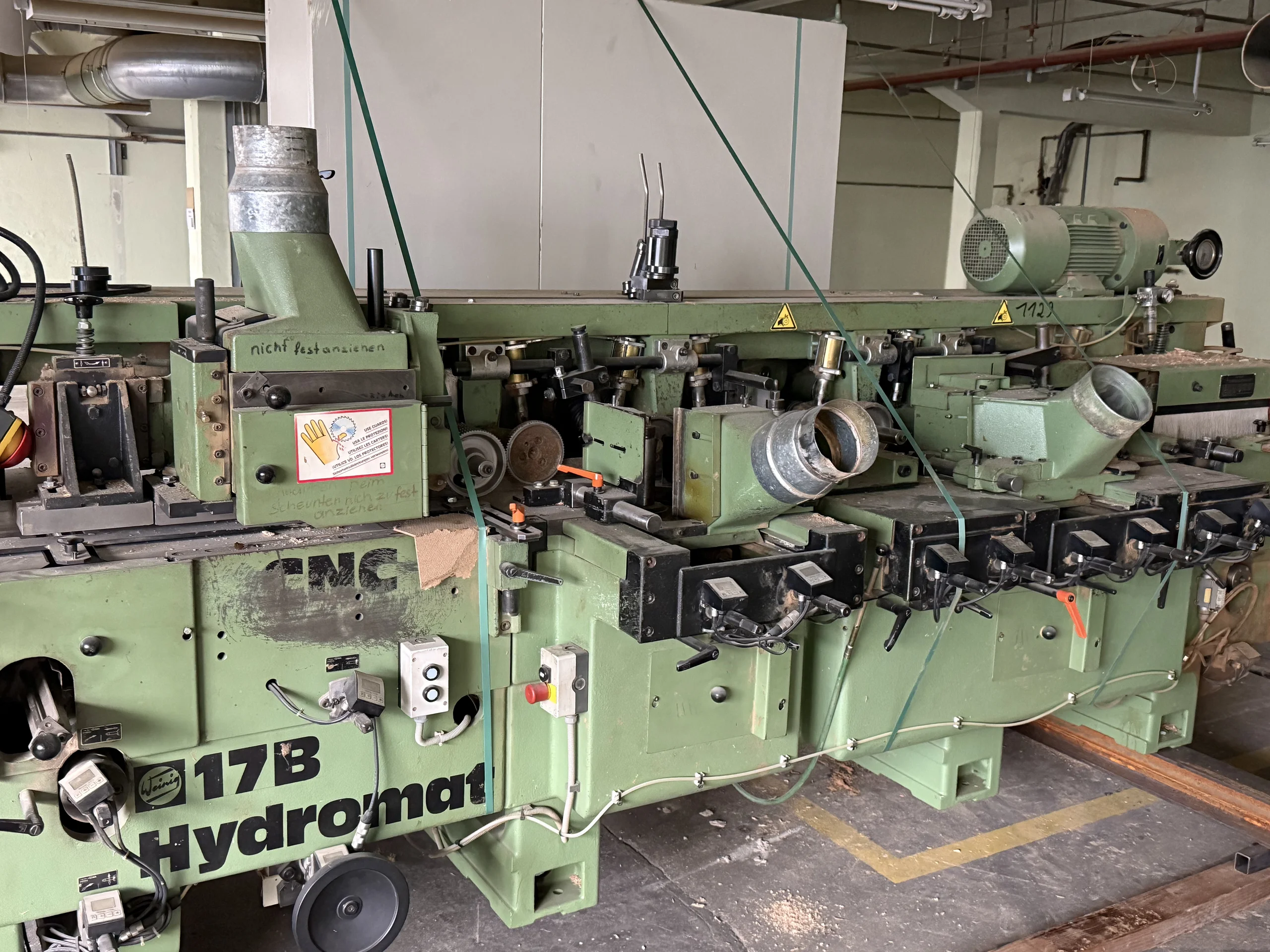

Descrizione tecnica di vendita - Hydromat 17B

Informazioni generali

Costruttore: Weinig AG

Modello: Hydromat 17B

Tipo: profilatrice ad alte prestazioni / pialla e scorniciatrice

Anno di produzione: 1989

Tensione di esercizio: 380 V / 50 Hz

Descrizione: Per impieghi gravosi

Piallatrice e scorniciatrice ad alte prestazioni per impieghi gravosi, realizzata con parti fuse antivibranti e prive di torsione in un sistema modulare. Progettata per una lavorazione del legno precisa ed economica con un'elevata produttività continua. Avanzamento meccanico, regolabile nell'intervallo 5 - 35 m/min, motore di avanzamento da 5,5 kW (7,5 CV). Tavola di ravvivatura lunga 2 m, con possibilità di regolazione rapida. Asportazione di trucioli per i mandrini di ravvivatura e di giunzione, campo di regolazione 10 mm ciascuno.

Dati tecnici

• Velocità di avanzamento: 5 - 35 m/min, meccanica
• Motore di avanzamento: 5,5 kW / 7,5 HP
• Tensione di esercizio: 380 V / 50 Hz
• Lunghezza tavola: 2000 mm
• Campo di regolazione asportazione truciolo: 10 mm (lato ravvivatura e giunzione)
• Struttura della macchina: senza controcuscinetti, con design ad alte prestazioni
• Controllo CNC: Siemens S5-130 WB, con memoria RAM a batteria

Controllo CNC

• Schermo da 12" - Max. 16 assi - Commutazione mm/pollici - Sistema di guida e diagnostica per l'operatore con circa 120 messaggi - Possibilità di ingresso esterno - Funzionamento d'emergenza in caso di guasto elettronico

Equipaggiamento speciale

• 4 comandi NC per il controllo degli assi
• 2 booster motore da 5,5 kW a 7,5 kW (10 CV) per i mandrini n. 1 e 6
• Controllo manuale integrato
• Predisposizione per il montaggio di un mandrino universale
• Pompa d'aria a rullo ad azionamento manuale per la rimozione della resina dalla tavola
• Contatore di ore di lavoro
• Giuntatrice diritta per i mandrini 4, 5, 6 e 7
• Cerchio volante 250 mm per il mandrino 5
• 2 comandi NC per il posizionamento alto/basso
• 1 unità di giunzione con sistema a ruota libera
• Rulli di scorrimento per i rulli di alimentazione (entrambi gli assi)

Magazzino di alimentazione tipo EHM 14 per Hydromat 17B

• Larghezza di lavoro: 220 mm
• Altezza di lavoro da: 10 mm
• Lunghezze dei pezzi: 300 - 3000 mm
• Avanzamento: pneumatico, a seconda della lunghezza del pezzo
• Pressione dell'aria richiesta: 6 bar
• Numero di cicli: 100 cicli/min
• Forza di avanzamento: 1500 N a 6 bar
