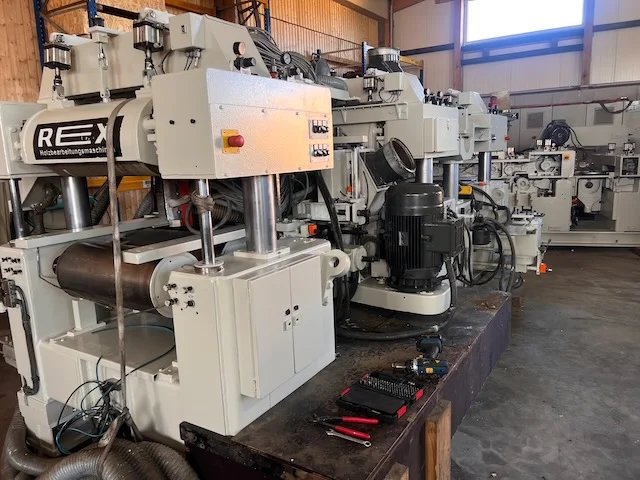

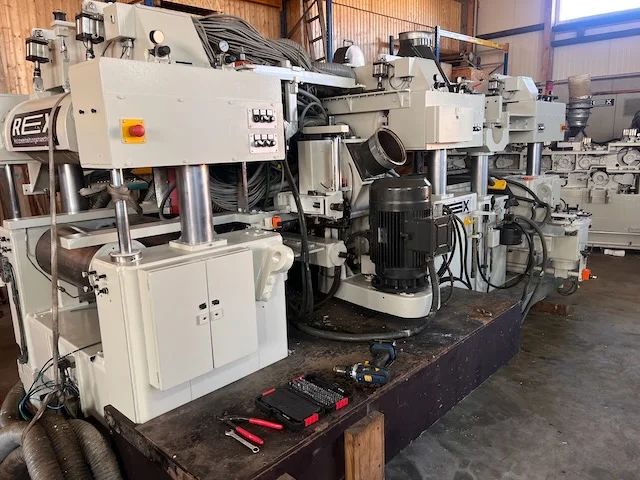

Pialla

REX SUPERMASTER Anno 2003 - SUMA-8/63.WW

Numero macchina: 22.500

Anno di costruzione: 2003

1. dati generali

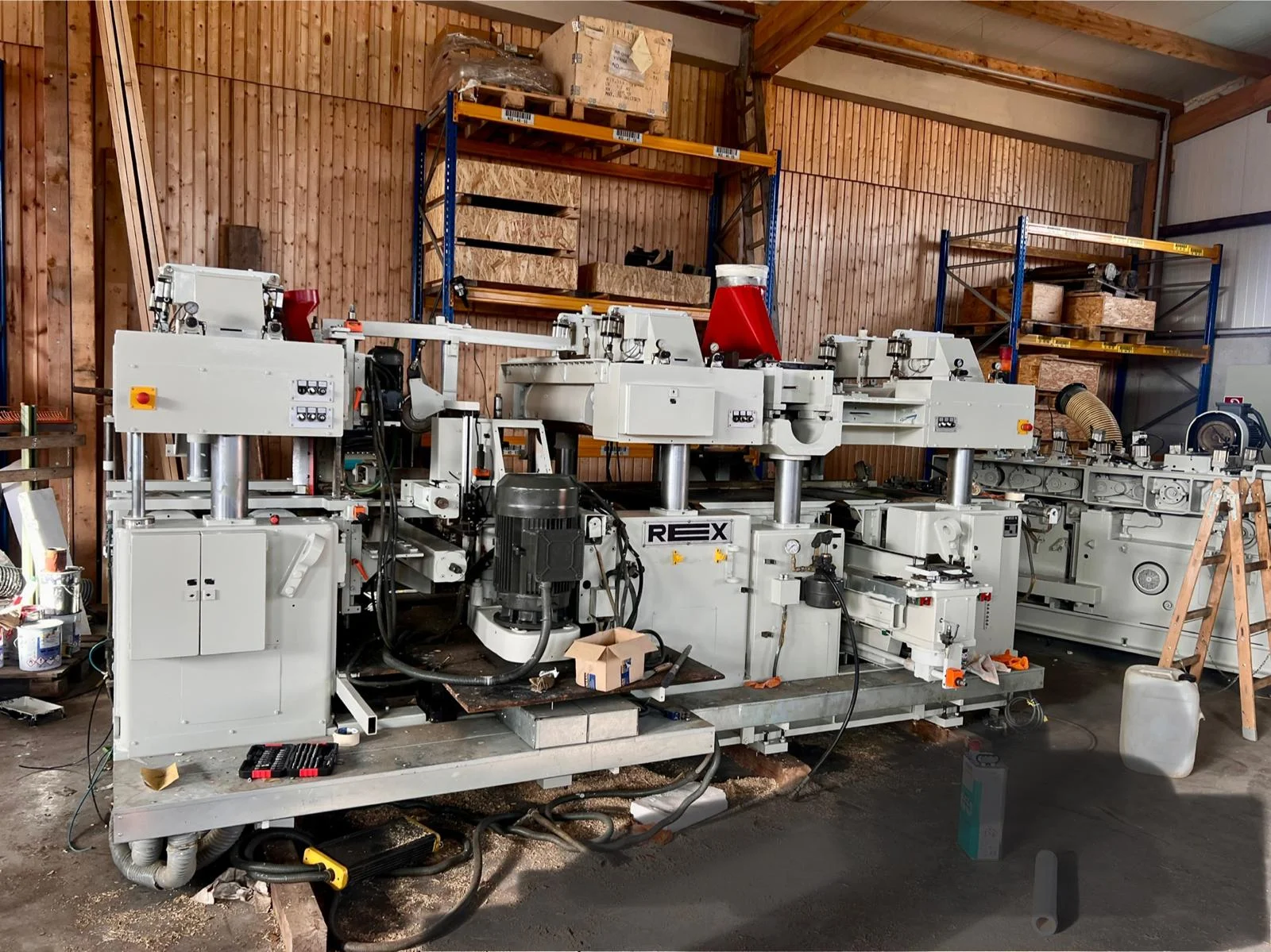

• Tipo di macchina: piallatrice e profilatrice con dispositivi di smussatura
• Carico totale collegato: circa 222,8 kW
• Velocità di avanzamento: 10 - 100 m/min (regolabile, con controllo di frequenza)

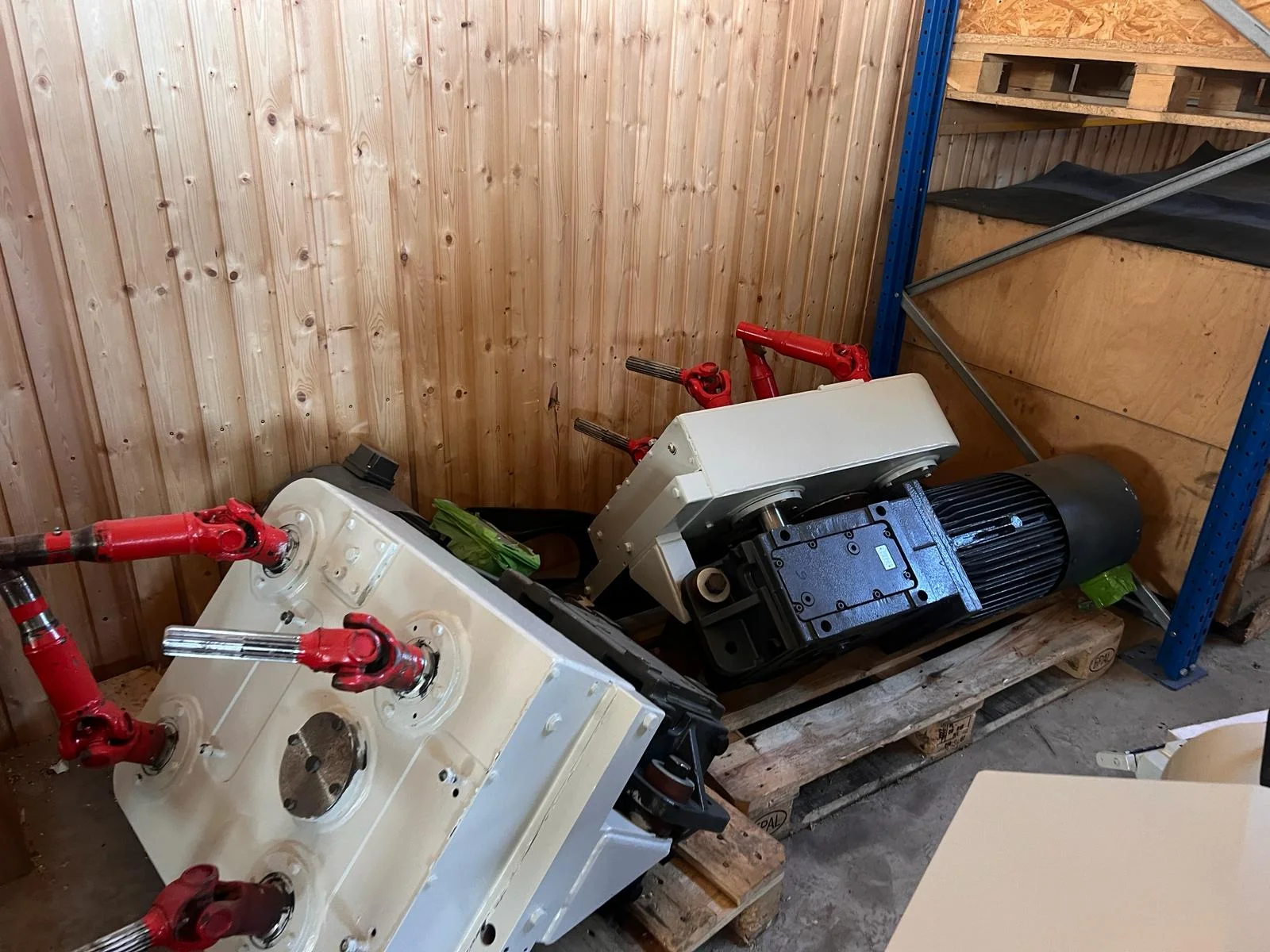

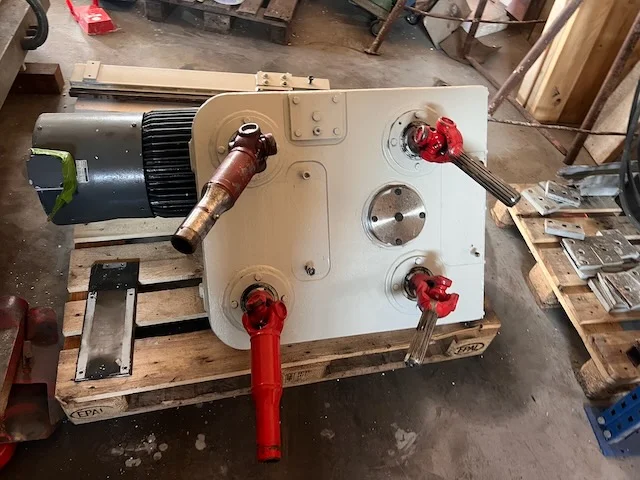

• Unità di estrazione pesante (AZG): 4 rulli, pressione pneumatica dei rulli, alberi a giunto cardanico

1. utensili / aggregati

Hobkow Ttvwo N Nqx Hsfn

- Alberi di piallatura:

• Albero di piallatura inferiore: 37 kW
• Albero di lavoro superiore: 45 kW
• Albero di lavoro destro: 22 kW
• Albero di lavoro sinistro: 22 kW

- Dispositivi di smussatura (unità di smussatura):

• 4 × unità di smussatura (AFVo / AFVu, sinistra/destra, superiore/inferiore) - 1,85 kW ciascuna
• Velocità: circa 5600 giri/min, regolabile in altezza in base alla larghezza dello smusso

Numero totale di utensili di lavorazione: 8 pezzi

(4 alberi di piallatura/lavorazione + 4 unità di smussatura)

1. Azionamenti

• Unità di alimentazione: circa 32 kW

- Motori aggiuntivi (separati):

• Regolazione dell'altezza (spessore)
• Regolazione della larghezza
• Regolazione del truciolo
• Regolazione della macchina

1. Unità di aspirazione

• Ugelli di aspirazione individuali Ø 160-200 mm a seconda dell'unità
• Capacità di aspirazione totale richiesta: circa 25.350 m³/h

1. Accessori

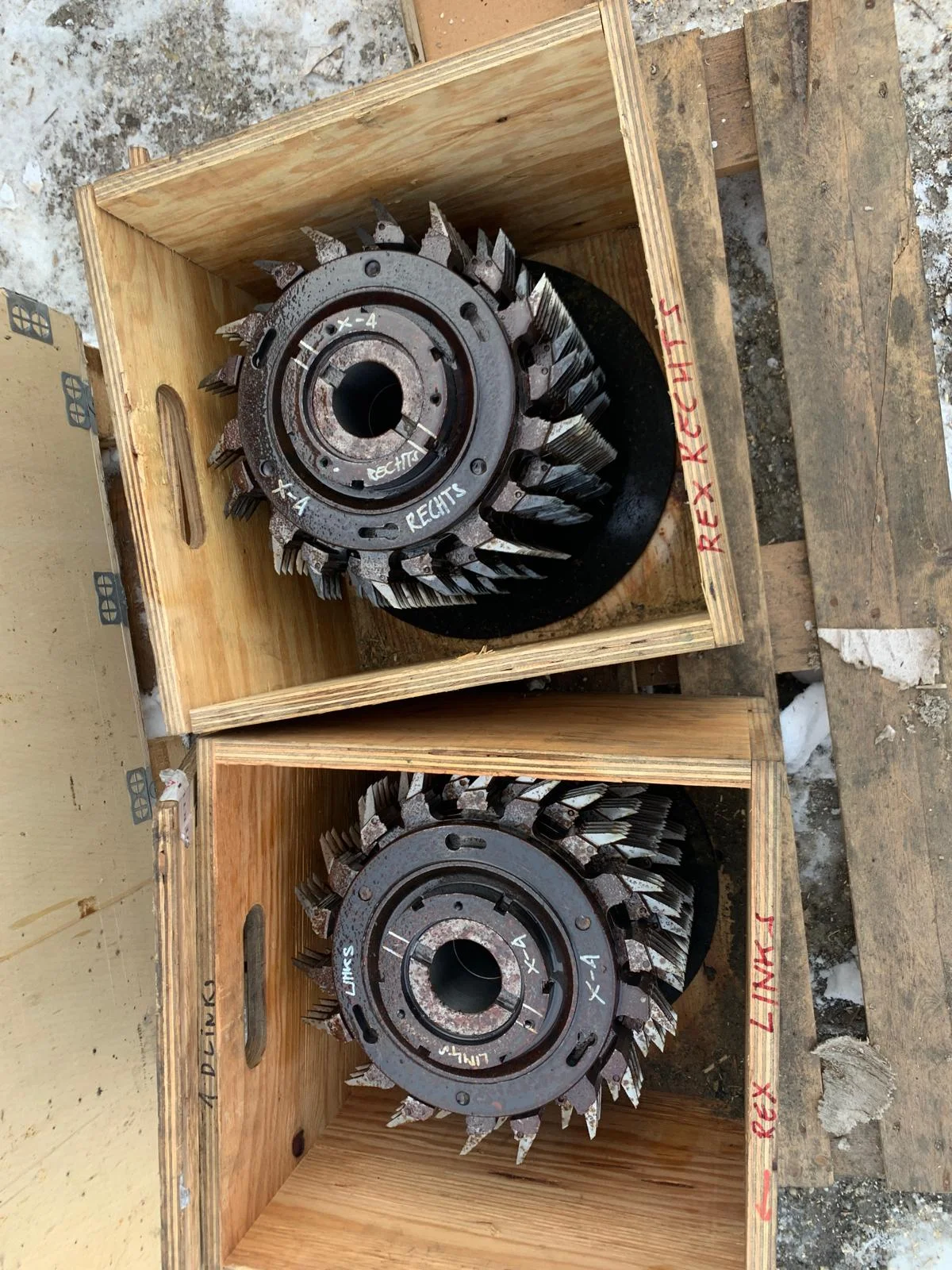

• Diverse teste di piallatura e utensili (vedi documentazione fotografica in appendice)

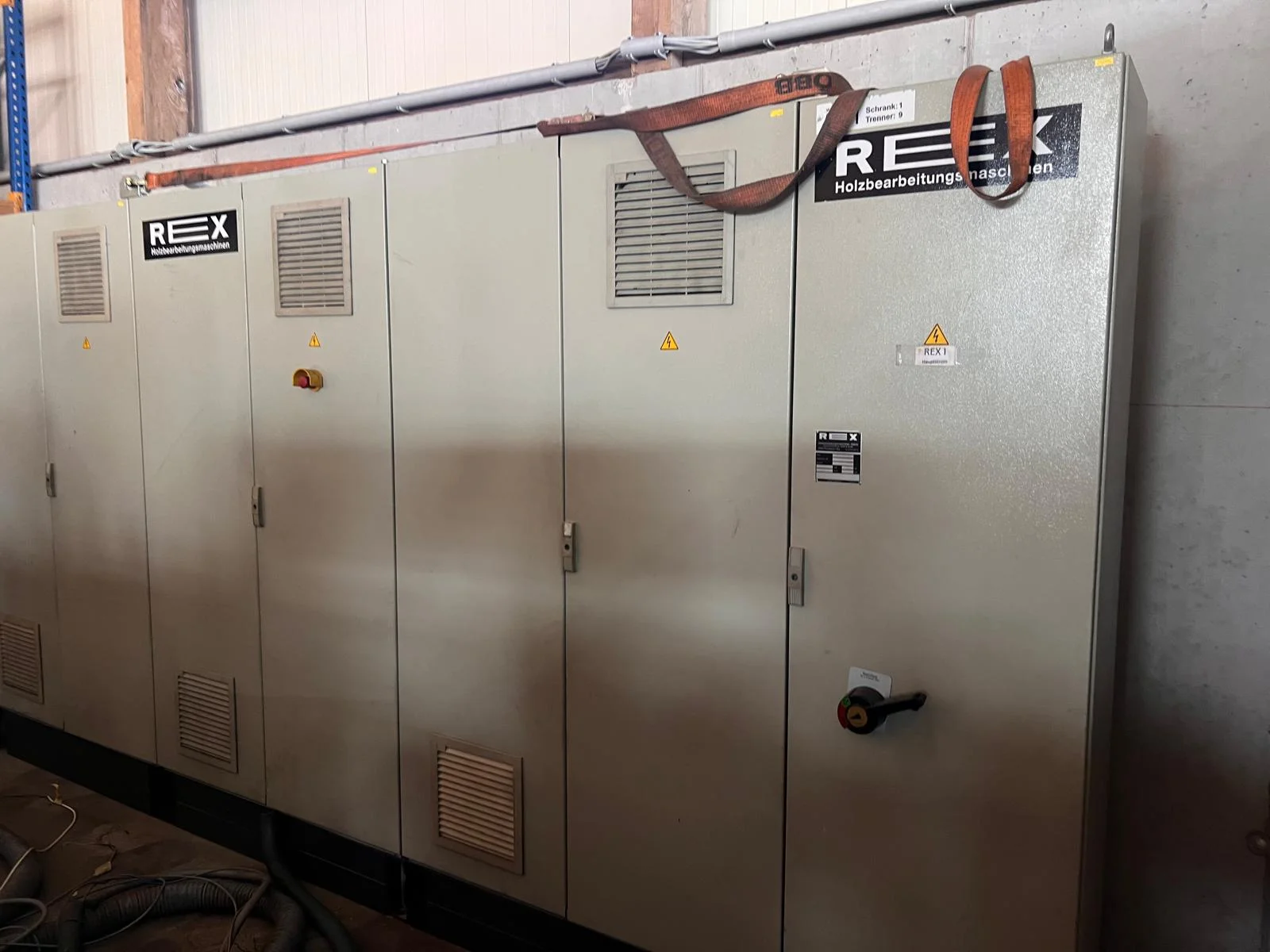

• Armadio di controllo incluso

La serie SUPERMASTER offre risultati ottimali nella produzione di prodotti in barre di alta qualità come il legno massiccio strutturale (KVH), le travi duo/trio o il legno lamellare. Le macchine della serie SUPERMASTER sono utilizzate anche per la produzione di legno lamellare (CLT). Grazie al potente sistema di alimentazione, i pezzi grandi, pesanti, bagnati, congelati e persino quelli piccoli e fini non rappresentano una sfida per la SUPERMASTER.
